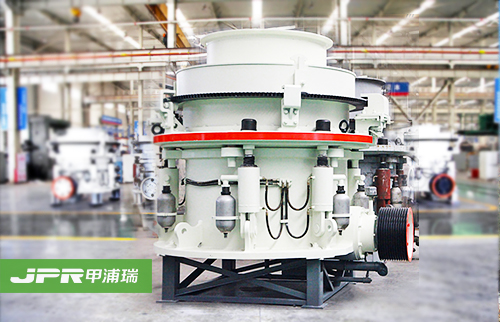

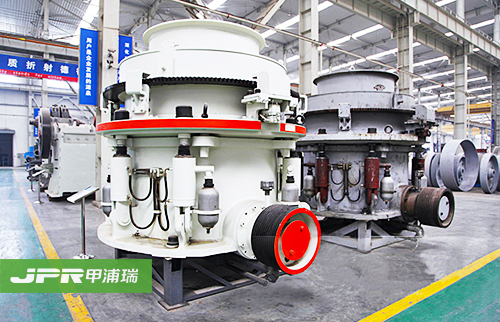

HP系列多缸液壓圓錐破碎機是采用多缸圓錐破工作原理研制開發的。該設備大大提高了生產能力和破碎效率，還擴大了應用范圍，是當今礦山建筑行業替代彈簧 圓錐破碎機和取代一般液壓圓錐破碎機的一代產品。廣泛應用于冶金、建筑、水電、交通、化工、建材工業中，適合破碎堅硬、中等硬度以上的各種礦石和巖 石，是大型石料廠和礦業破碎的理想設備。具有結構可靠，生產效率高，調整方便，使用經濟等特點。破碎腔型式由礦石用途決定，標準型適用于粗碎；中型圓錐 破碎機適用于中碎；短頭型圓錐破碎機適用于細碎。
HP系列多缸液壓圓錐破碎機具有超越彈簧圓錐破碎機和一般液壓圓錐破碎機更大的優越性：
1． 破碎比大、生產效率高，更高的轉速與沖程結合，使HP系列液壓圓錐破碎機的額定功率和通過能力大大提高，提高了破碎比和生產效率。
2．易損件消耗少、運行成本低，結構合理，破碎原理及技術參數先進，運轉可靠，運行成本低；破碎機的所有部件均有耐磨保護，將維修費用降低到低限度，一般使用壽命可提高30%以上。
3． 層壓破碎、成品粒形優異，通過采用粒間層壓原理設計的特殊破碎腔及與之相匹配的轉速，取代傳統的單顆粒破碎原理，實現對物料的選擇性破碎，顯著提高了產品細料比例和立方體含量，大程度上減少了針片狀物料。
4． 液壓保護及液壓清腔、自動化程度高、減少停機時間，液壓調節排料口和過載保護使圓錐破碎機運轉水平得到很大提高，使維修更簡單、操作更方便、停機時間更 短；HP系列圓錐破碎機雙向過鐵釋放液壓缸能夠讓鐵塊通過破碎腔，該圓錐破碎機在發生過鐵及瞬時悶車的情況下，能液壓起頂，自動排料，大大降低了原彈簧圓 錐破碎機需停機進行人工排料的煩惱，而許多其它廠家的破碎機卻會因過鐵卡死而停機。
5． 稀油潤滑、可靠先進、增長使用壽命，獨特的稀油潤滑系統設計，大大提高了設備使用壽命。高性能非接觸式迷宮密封件無磨損，提高了阻擋粉塵的可靠性，從根本上消除了原彈簧圓錐破碎機油水混合等常見故障。
6． 多種破碎腔型、應用靈活、適應性強，HP圓錐破碎機只須更換定錐襯板、動錐襯板，破碎腔形可從標準超粗腔型到短頭超細腔型任意變換，適應大范圍產品粒度要求。
7． 維修簡便、操作使用方便，HP圓錐破碎機所有零件都可以從頂部或側面拆裝和維護，動錐和定錐拆裝方便，無需拆裝機架、緊固螺栓，因而HP圓錐破碎機日常更換襯板更便捷。利用液壓馬達，使破碎機生產效率佳。
8． 液壓圓錐破碎機提供更高的生產能力、佳的產品粒形，而且易于自動控制，具有大可靠性和靈活性，真正為用戶創造更多價值。
液壓圓錐破碎機主要由基座總成、傳動軸總成、電機總成、動錐總成、定錐總成組成。其中輔助部分由電氣系統、潤滑系統、液壓系統等。
HP多缸液壓圓錐破碎機工作時電動機通過三角皮帶、傳動軸、傘齒輪副帶動偏心套旋轉，動錐在偏心套的作用下做旋擺運動使動錐和定錐時而靠近時而偏離。物料在破碎腔內不斷受到擠壓、沖擊而被破碎，破碎的物料從下部排出。
| 型號 | 動錐直徑 （mm） |
腔型 | 給料口尺寸 （mm） |
小排料口尺寸 （mm） |
處理能力 （t/h） |
功率 （kw） |
外形尺寸 （mm） |
| HPC220 | 1220 | C(粗) | 210 | 20 | 190-380 | 220-250 | 2726×1950×2182 |
| F(細) | 105 | 13 | 110-260 | ||||
| HPC400 | 1570 | C(粗) | 290 | 30 | 380-700 | 400 | 3447×2830×2977 |
| F(細) | 135 | 16 | 200-430 |
